直流调速器电路图分享

直流调速器是一种电机调速装置，包括电机直流调速器、脉宽直流调速器、可控硅直流调速器等，一般为模块式直流电机调速器，集电源、控制、驱动电路于一体，采用立体结构布局，控制电路采用微功耗元件，用光电耦合器实现电流、电压的隔离变换，电路的比例常数、积分常数和微分常数用PID适配器调整。具有体积小、重量轻等特点，可单独使用也可直接安装在直流电机上构成一体化直流调速电机，可具有调速器所应有的一切功能。

直流调速器工作原理

直流调速器就是调节直流电动机速度的设备。上端和交流电源连接，下端和直流电动机连接，直流调速器将交流电转换成两路输出直流电源，一路输入给直流电机励磁（定子），一路输入给直流电机电枢（转子），直流调速器通过控制电枢直流电压来调节直流电动机转速。同时直流电动机给调速器一个反馈电流，调速器根据反馈电流来判断直流电机的转速情况，必要时修正电枢电压输出，一次来再次调节电机的转速。

直流调速器的应用特点

下列场合需要使用直流调速器：

1.需要较宽的调速范围；

2.需要较快的动态响应过程；

3.加、减速时需要自动平滑的过度过程；

4.需要低速运转时力矩大；

5.需要较好的挖土机特性，能将过载电流自动限制在设定电流上。

以上五点也是直流调速器的应用特点。

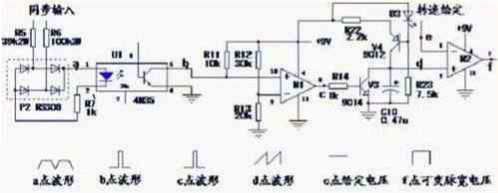

直流调速器电路图

调速器的主电路采用了先交流调压后整流的电路形式，先用双向晶闸管V1对输入交流电压进行调节，再由P4桥式整流电路对调节后的电压进行整流，供直流电机电枢绕组A1、A2端子的供电;励磁电源，则由P1对交流220V直接整流后，供F1、F2励磁线圈端子。在电源输入回路中串联了4A保险管，起到对双向晶闸管V1的第二重（第一重保护由N3、N4完成）过载与短路保护。R1、C2并联在晶闸管的T1、T2两端，吸收有害尖峰电压能量，对晶闸管起到过压保护作用。
