舵机和伺服电机的区别

       伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。

　　那么舵机是什么呢？舵机是个俗称，是玩航模、船模的人起的。因为这种电机比较常用于舵面操纵。所谓舵机，其实就是个低端的伺服电机系统，它也是最常见的伺服电机系统，因此英文叫做Servo，就是Servomotor的简称。它将PWM信号与滑动变阻器的电压相比对，通过硬件电路实现固定控制增益的位置控制。也就是说，它包含了电机、传感器和控制器，是一个完整的伺服电机（系统）。价格低廉、结构紧凑，但精度很低，位置镇定能力较差，能够满足很多低端需求。

　    舵机类型

　　船用舵机目前多用电液式，即液压设备由电动设备进行遥控操作。有两种类型： 一种是往复柱塞式舵机，其原理是通过高低压油的转换而做功产生直线运动，并通过舵柄转换成旋转运动。另一种是转叶式舵机，其原理是高低压油直接作用于转子，体积小而高效，但成本较高。

　　舵机构造

　　舵机主要是由外壳、电路板、驱动马达、减速器与位置检测元件所构成。其工作原理是由接收机发出讯号给舵机，经由电路板上的 IC驱动无核心马达开始转动，透过减速齿轮将动力传至摆臂，同时由位置检测器送回讯号，判断是否已经到达定位。位置检测器其实就是可变电阻，当舵机转动时电阻值也会随之改变，藉由检测电阻值便可知转动的角度。一般的伺服马达是将细铜线缠绕在三极转子上，当电流流经线圈时便会产生磁场，与转子外围的磁铁产生排斥作用，进而产生转动的作用力。依据物理学原理，物体的转动惯量与质量成正比，因此要转动质量愈大的物体，所需的作用力也愈大。舵机为求转速快、耗电小，于是将细铜线缠绕成极薄的中空圆柱体，形成一个重量极轻的无极中空转子，并将磁铁置於圆柱体内，这就是空心杯马达。

　　为了适合不同的工作环境，有防水及防尘设计的舵机；并且因应不同的负载需求，舵机的齿轮有塑胶及金属之区分，金属齿轮的舵机一般皆为大扭力及高速型，具有齿轮不会因负载过大而崩牙的优点。较高级的舵机会装置滚珠轴承，使得转动时能更轻快精准。滚珠轴承有一颗及二颗的区别，当然是二颗的比较好。目前新推出的 FET 舵机，主要是采用 FET（Field Effect Transistor）场效电晶体。FET 具有内阻低的优点，因此电流损耗比一般电晶体少。

       伺服电机工作原理

　　1、伺服系统（servo mechanism）是使物体的位置、方位、状态等输出被控量能够跟随输入目标（或给定值）的任意变化的自动控制系统。伺服主要靠脉冲来定位，基本上可以这样理解，伺服电机接收到1个脉冲，就会旋转1个脉冲对应的角度，从而实现位移，因为，伺服电机本身具备发出脉冲的功能，所以伺服电机每旋转一个角度，都会发出对应数量的脉冲，这样，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样，就能够很精确的控制电机的转动，从而实现精确的定位，可以达到0.001mm。星空体育·（StarSky Sports）官方网站分为有刷和无刷电机。有刷电机成本低，结构简单，启动转矩大，调速范围宽，控制容易，需要维护，但维护不方便（换碳刷），产生电磁干扰，对环境有要求。因此它可以用于对成本敏感的普通工业和民用场合。

　　无刷电机体积小，重量轻，出力大，响应快，速度高，惯量小，转动平滑，力矩稳定。控制复杂，容易实现智能化，其电子换相方式灵活，可以方波换相或正弦波换相。电机免维护，效率很高，运行温度低，电磁辐射很小，长寿命，可用于各种环境。

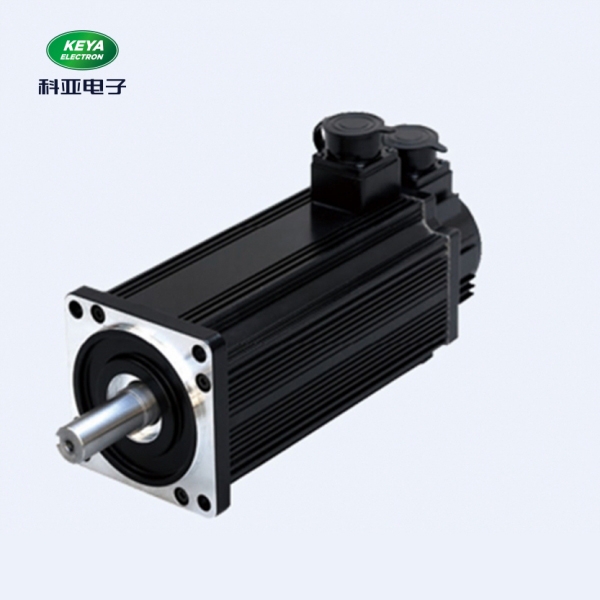

　　2、交流伺服电机也是无刷电机，分为同步和异步电机，目前运动控制中一般都用同步电机，它的功率范围大，可以做到很大的功率。大惯量，最高转动速度低，且随着功率增大而快速降低。因而适合做低速平稳运行的应用。

　　3、伺服电机内部的转子是永磁铁，驱动器控制的U/V/W三相电形成电磁场，转子在此磁场的作用下转动，同时电机自带的编码器反馈信号给驱动器，驱动器根据反馈值与目标值进行比较，调整转子转动的角度。伺服电机的精度决定于编码器的精度（线数）。

　　交流伺服电机和无刷星空体育·（StarSky Sports）官方网站在功能上的区别：交流伺服要好一些，因为是正弦波控制，转矩脉动小。直流伺服是梯形波。但直流伺服比较简单，便宜。

　　伺服电机作用

　　伺服电机的主要作用是随着电压的变化控制转速均匀稳定，伺服电机主要是靠脉冲来定位，当接受到一个脉冲电流，就会相应的旋转一个脉冲的对应角度，从而实现唯一，因为伺服电机本身也具有发出脉冲电流的功能，每当旋转一个角度都会发出对应数量的脉冲，和伺服电机接受的脉冲形成了呼应，或者叫闭环，如此一来，系统就会知道发了多少脉冲给伺服电机，同时又收了多少脉冲回来，这样就能够精确的控制电机的转动，精确的定位可以达到0.001mm。
